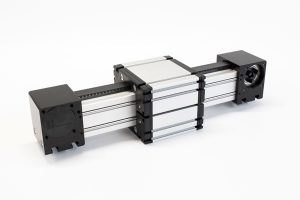

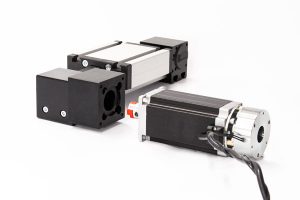

Linearführung ELZ
- Zahnriemenantrieb
- Universalsystem
- lange Lebensdauer
- Hohe Geschwindigkeit
- lange Verfahrwege >6000mm
Funktion:
Der Führungskörper besteht aus einem Aluminium-Vierkantprofil mit seitlich parallel, formschlüssig einliegenden, gehärteten Stahlwellen. Auf dem Führungskörper bewegt sich der Führungsschlitten mit einliegenden, spielfrei einstellbaren Linearkugellagern, der auf den Wellen über einen Zahnriemen verfahren wird. Zahnscheiben sind mit wartungsfreien Kugellagern gelagert.
Über eine Spannvorrichtung im Führungsschlitten ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel zugeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden. Mit dieser Serie lassen sich mehrteilig zusammengesetzte Einheiten mit langen Hüben realisieren.
Beliebig, max. Länge aus einem Stück 6.000 mm.
T-Nuten
Über T-Nuten oder Gewindebohrungen im Lagerstück, Montagesätze.
HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1 mm.
