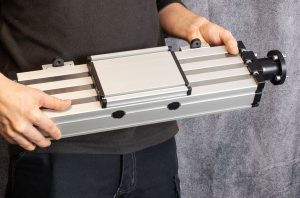

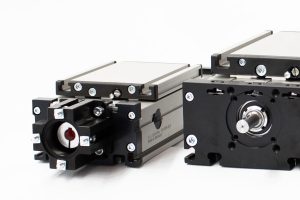

Linearführung DLT/DLK

Funktion:

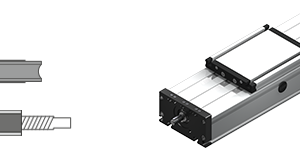

Der Führungskörper besteht aus einem Al-Rechteckprofil, in dem zwei Rollenführungen integriert sind. Der daran gelagerte Führungsschlitten wird über eine rotierende Gewindespindel mit zugeordneter Leitmutter verfahren.

Mit der Leitmutteraufnahme lässt sich bei parallel zugeordneten Lineareinheiten oder wenn zwei Schlitten auf einer Einheit bewegt werden, die Symmetrie der Schlitten ausrichten. Die Öffnungen des Führungskörpers werden mit drei Abdeckbändern verdeckt, wodurch der Antrieb vor Spritzwasser und Staub geschützt wird.

Die Öffnung kann wahlweise auch mit einem Faltenbalg abgedeckt werden.

Beliebig, max. Länge aus einem Stück 3.000 mm

Über T-Nuten und Montagesätze. Die Linearachse ist mit jedem T-Nutenprofil kombinierbar.

 Standardmäßig ist der Schlitten auf acht Laufrollen gelagert, die an einer zentralen Position nachgestellt und gewartet werden können. Bei Verlängerung des Schlittens kann die Anzahl der Laufrollen erhöht werden.

Wiederholgenauigkeit: Kugelgewinde ± 0,025 mm, Trapezgewinde ± 0,2 mm
