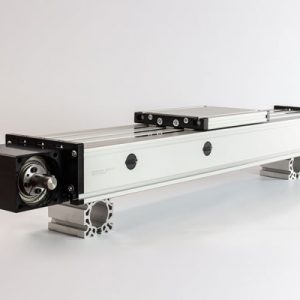

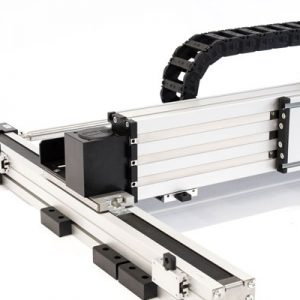

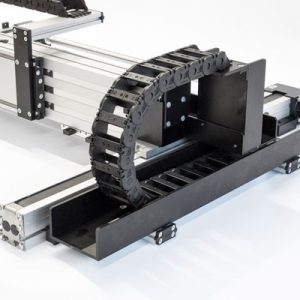

Linearführung DLZ

Funktion:

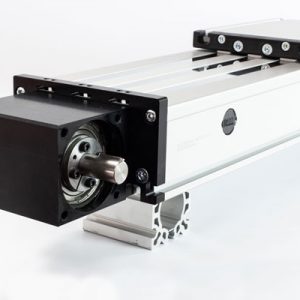

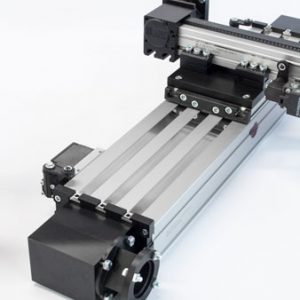

Der Führungskörper besteht aus einem Aluminium-Rechteckprofil, in dem zwei Rollenführungen integriert sind. Der daran gelagerte Führungsschlitten wird über einen Zahnriemen verfahren. Die Zahnscheiben haben an je einer Seite standardmäßig eine Kupplungsklaue. Über eine Spannvorrichtung im Führungsschlitten ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel angeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden. Die Öffnungen des Führungskörpers werden mit drei Abdeckbändern verdeckt, wodurch der Antrieb vor Spritzwasser und Staub geschützt wird. Kann wahlweise auch ganz ohne Abdeckbänder geliefert werden.

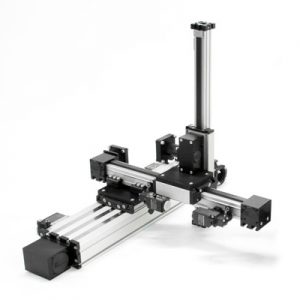

Besonders lange Verfahrwege möglich. Mehrteilig durch sichere Stoßverbindung und Verbindungskomponenten, stoßfreie weiche Übergänge, versetzte Führungswellen für eine perfekte Profilstabilität.

Beliebig, max. Länge aus einem Stück 6.000 mm.

Über T-Nuten und Montagesätze. Die Linearachse ist mit jedem T-Nutenprofil kombinierbar.

Standardmäßig ist der Schlitten auf acht Laufrollen gelagert, die an einer zentralen Position nachgestellt und gewartet werden können. Bei Verlängerung des Schlittens kann die Anzahl der Laufrollen erhöht werden.

HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1mm.
