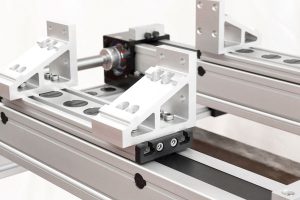

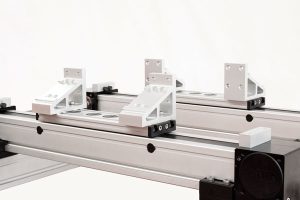

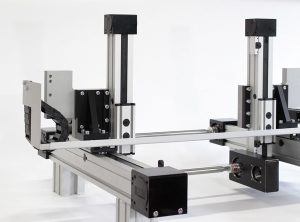

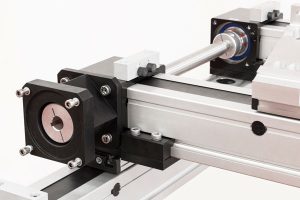

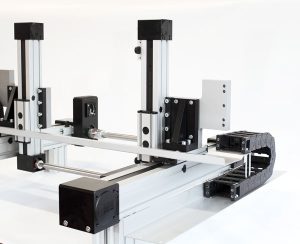

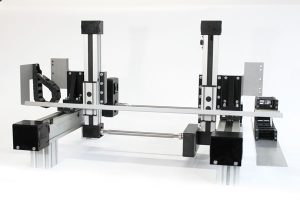

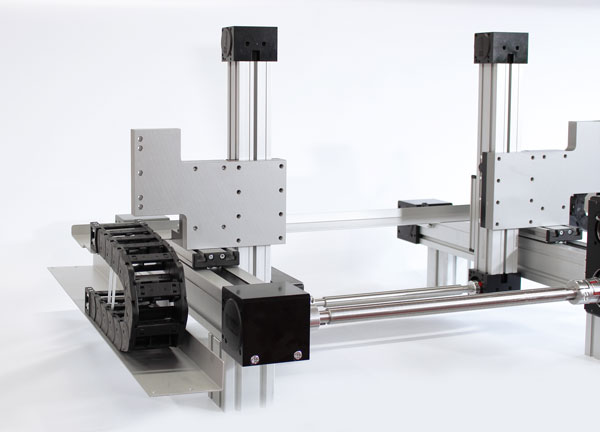

Linearführung QLZ

Funktion:

Der Führungskörper besteht aus einem Al-Vierkantprofi l, in dem eine Rollenführung integriert ist. Der daran gelagerte Führungsschlitten wird über einen Zahnriemen verfahren. Die Zahnscheiben haben an je einer Seite standardmäßig eine Kupplungsklaue. Über eine Spannvorrichtung im Führungsschlitten ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel angeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden.

 Diese Lineareinheit ist für den Einsatz in Reinräumen der Luftreinheitsklasse 1.000 (nach US-Fed. Standard 209E) geeignet.

Beliebig, max. Länge aus einem Stück 6.000 mm.

Über T-Nuten und Montagesätze. Die Linearachse ist mit jedem T-Nutenprofi l kombinierbar.

Standardmäßig ist der Schlitten auf vier Laufrollen gelagert, die an einer Position nachgestellt und gewartet werden können. Bei Verlängerung des Schlittens kann die Anzahl der Laufrollen erhöht werden.

HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel, Wiederholgenauigkeit ± 0,1mm.
