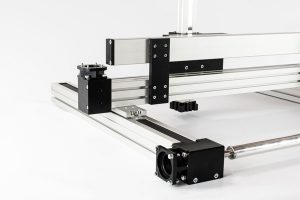

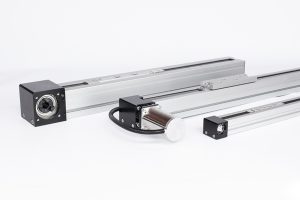

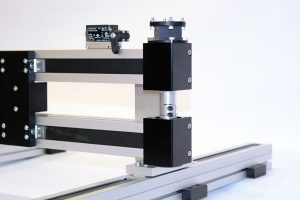

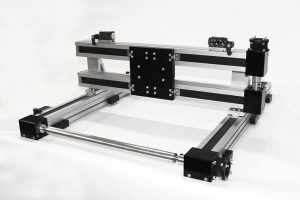

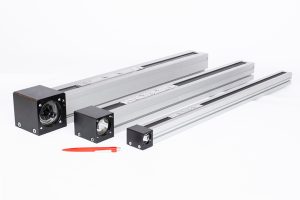

Linearführung LLZ

Funktion:

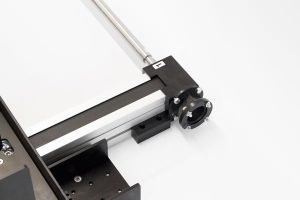

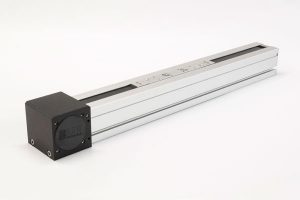

Der Führungskörper besteht aus einem Aluminiumvierkantprofil, in dem eine Rollenführung integriert ist. Der daran gelagerte Führungsschlitten wird über einen innenliegenden umlaufenden Zahnriemen verfahren. An einer Stirnseite befindet sich eine Zahnriemenumlenkung, an der an zwei Seiten eine Kupplungsklaue integriert ist.

An der gegenüberliegenden Stirnseite befindet sich eine Platte mit einer Nachspannvorrichtung für den Zahnriemen.

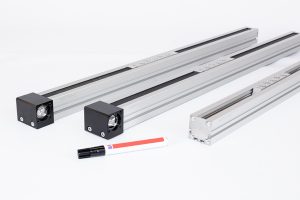

Beliebig, max. Länge aus einem Stück 6.000 mm.

Über Gewindebohrungen

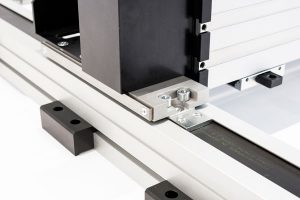

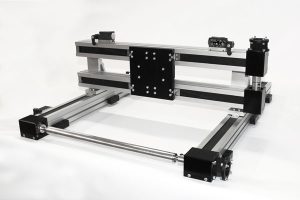

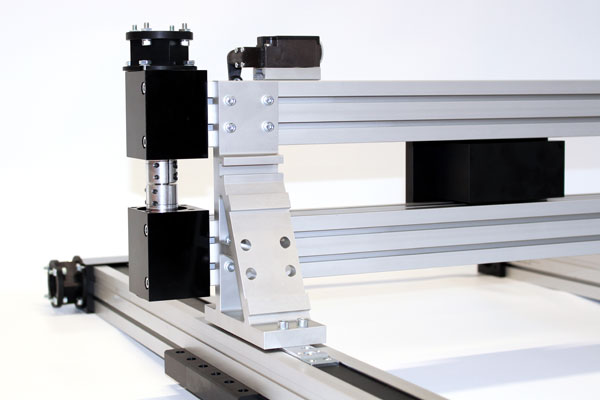

Über T-Nuten und Montagesätze. Die Linearachse ist mit jedem T-Nutenprofi l kombinierbar.

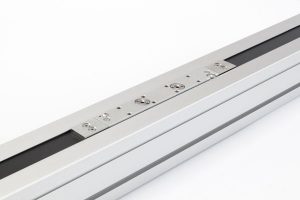

Standardmäßig ist der Schlitten auf fünf Laufrollen gelagert, die an jeder Position nachgestellt und gewartet werden können. Über zwei Schmiernippel am Schlitten ist das Nachschmieren des Positioniersystems möglich.

HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel, Wiederholgenauigkeit ± 0,1mm.
