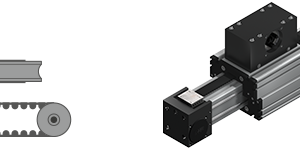

Linearführung ELZT

Teleskopzahnriemenantrieb

Funktion: Der Führungskörper besteht aus einem Al-Vierkantprofil mit seitlich parallel, formschlüssig einliegenden, gehärteten Stahlwellen. Auf dem Führungskörper bewegen sich zwei Führungsschlitten, mit einliegenden, spielfrei einstellbaren Linearkugellagern, entgegengesetzt. Die Schlitten werden auf den Wellen über zwei Zahnriemen verfahren. Die Zahnscheiben sind mit wartungsfreien Kugellagern gelagert. Ein Zahnriemen wird über eine Spannvorrichtung im Führungsschlitten gespannt.

Der andere Zahnriemen wird mit der Zahnriemenumlenkung gespannt. Der Schlitten mit dem Antriebsblock wird an die Traverse geschraubt.

Vertikal, bedingt horizontal,
Grundkörperlänge max 3.000 mm.

T-Nuten im Schlitten, Ausfahrbalken.

HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1 mm.
