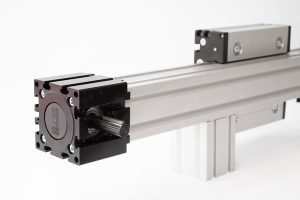

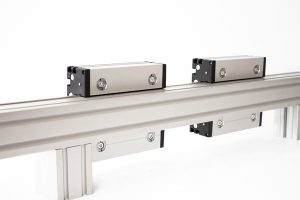

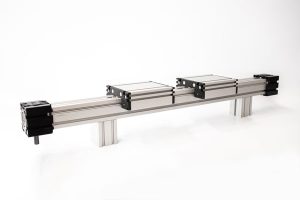

Linearführung ELVZ

Funktion:
Der Führungskörper besteht aus einem Aluminium-Vierkantprofil mit seitlich parallel, formschlüssig einliegenden, gehärteten Stahlwellen. Im Gegensatz zur ELZ-Baureihe befindet sich hier der Zahnriemen innenliegend und ist zudem vertikal zum Schlitten ausgerichtet, somit ist ein durchhängen des Zahnriemens unmöglich. Der Antriebszapfen steht ebenfalls vertikal und bietet somit eine andere Möglichkeit der Motoradaption.
Auf dem Führungskörper bewegt sich der Führungsschlitten mit einliegenden, spielfrei einstellbaren Linearkugellagern, der auf den Wellen über einen Zahnriemen verfahren wird. Die Zahnscheiben sind mit wartungsfreien Kugellagern ausgerüstet. Über eine Spannvorrichtung im Schlitten ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel zugeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden. Die Lineareinheit ist für Reinraumbetrieb der Reinheitsklasse 1.000 (nach US Federal Standard 209E) geeignet.

Beliebig, max. Länge 3.000 mm.

Über T-Nuten oder Gewindebohrungen im Lagerstück, Montagesätze.

HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1 mm.
