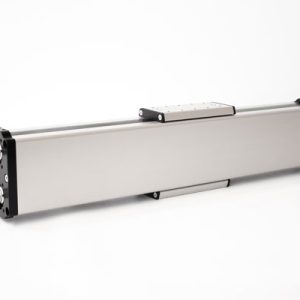

Linearführung GDGT / GDGK

Funktion:
Optimierte Spindelachse für Liftsysteme, Fahrradmontageständer, Hebebühnen und andere Hubanwendungen. Der Führungskörper besteht aus einem Aluminiumprofil, in dem eine Gleitführung integriert ist. Die im Führungsschlitten integrierten Kunststoff-Gleitbuchsen sorgen für einen sehr geringen Reibungswiderstand auf eloxiertem Aluminium. Durch das sogenannte doppelte G-Profil ist eine sehr hohe Stabilität gewährleistet.

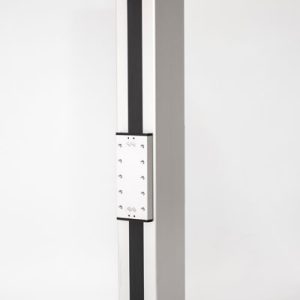

Der Führungsschlitten wird über eine rotierende Gewindespindel mit zugeordneter Leitmutter verfahren. Die Öffnung des Führungskörpers wird mit einem Kunststoffabdeckband verschlossen. Dieses Abdeckband hat keinen Abrieb und verhindert das Staub und Schmutz ins Innere gelangen können, außerdem bietet es einen hohen Sicherheitsaspekt und schützt vor Handverletzungen.

Beliebig, max. Länge 3000 mm

Durch Gewindebohrungen im Führungsschlitten.

Über Gewindebohrungen im Lagerstück.
